Giảm chi phí và thời gian xây dựng với Cống kích ngầm hiệu quả
Để lập kế hoạch cho một dự án hạ tầng, chắc hẳn sẽ có nhiều lo ngại và thách thức phải đối mặt như làm thế nào để giảm chi phí và thời gian xây dựng công trình mà vẫn đảm bảo an toàn cho công trình và người dân xung quanh; giảm thiểu tác động tiêu cực đến môi trường và bảo vệ các nguồn tài nguyên thiên nhiên; và tính bền vững của công trình và đáp ứng được nhu cầu của cộng đồng trong tương lai…
Dự án Cải thiện Môi trường Nước quận Sơn Trà, Thành phố Đà Nẵng sử dụng cống kích ngầm do Công ty Hùng Vương Construction cung cấp
Công nghệ khoan kích ống ngầm là giải pháp lắp đặt kỹ thuật ngầm hiệu quả hơn cho các công trình hạ tầng tại các đô thị lớn ở Việt Nam như Hà Nội, TP. Hồ Chí Minh…, nơi có mật độ dân cư và giao thông đông đúc. So với công nghệ đào hở truyền thống, công nghệ khoan kích ống ngầm giúp giảm chi phí, hạn chế tắc nghẽn giao thông, ô nhiễm môi trường, đồng thời giảm thiểu ảnh hưởng đến các công trình hạ tầng kỹ thuật khác và rủi ro về sụt lún, đồng thời nhanh chóng hoàn thành việc thi công các công trình hạ tầng kỹ thuật ngầm.

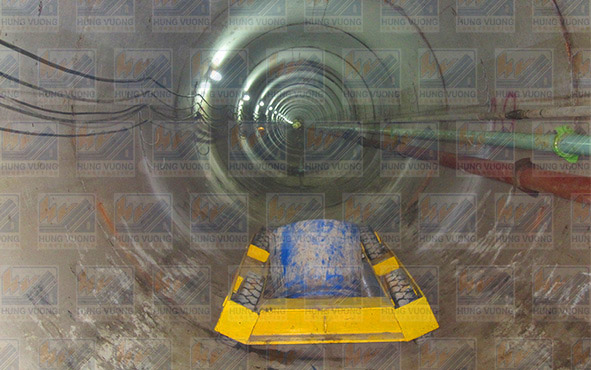

Dự án Cải tạo Vệ sinh Môi trường TP.HCM – Lưu vực kênh Nhiêu Lộc Thị Nghè, Dự án Cải tạo Môi Trường Nước TP.HCM sử dụng cống kích ngầm do công ty Hùng Vương Construction cung cấp
Công nghệ khoan kích ống ngầm đã ứng dụng từ cuối thế kỷ 19, nhưng mới được ứng dụng vào thi công một số công trình tại Việt Nam. Vậy quy trình thi công công trình sử dụng công nghệ khoan kích ống ngầm có mấy bước? Những điều cần lưu ý khi thi công? Ưu nhược điểm? Hiện nay có mấy loại cống được sử dụng cho công trình khoan kích ngầm? Cách kiểm tra chất lượng sản phẩm? Đơn vị thi công và sản xuất cống kích ngầm? Bài viết này của Hùng Vương Construction sẽ giải đáp những thắc mắc của bạn.
I. Quy trình thi công công trình sử dụng công nghệ khoan kích ống ngầm bao gồm các bước cơ bản sau:

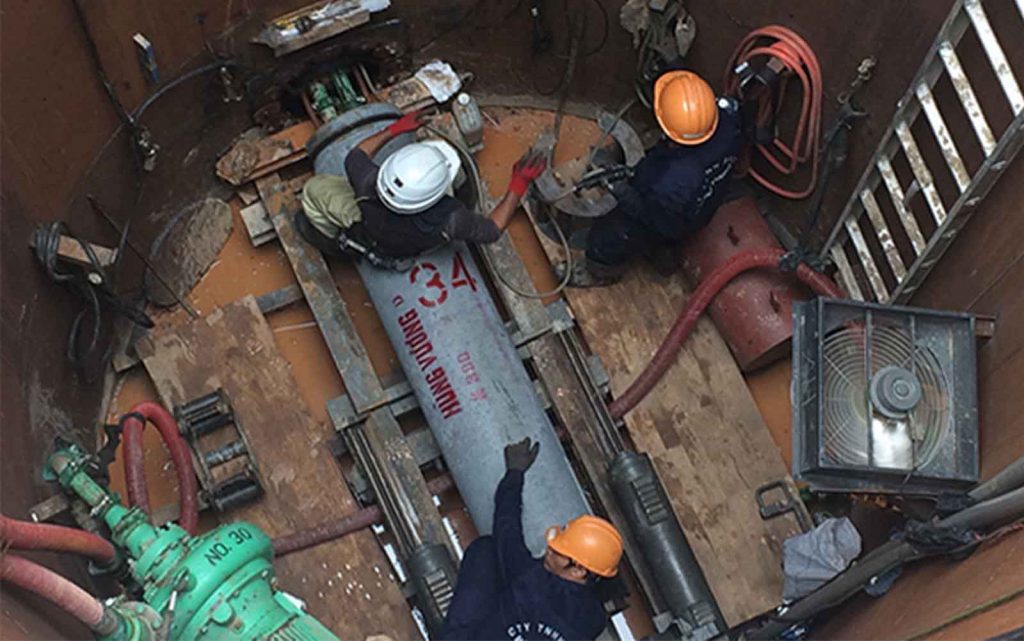

Quy trình thi công công trình sử dụng công nghệ khoan kích ống ngầm

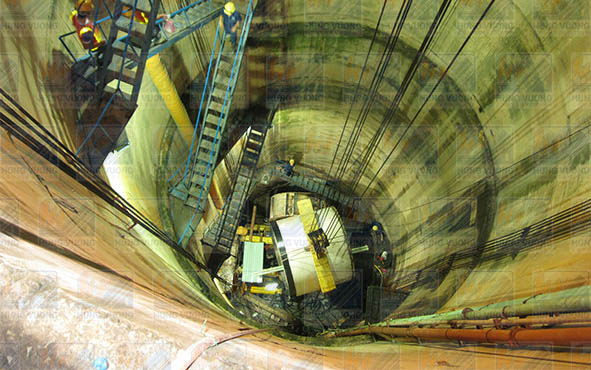

1. Thi công giếng kích và giếng nhận;

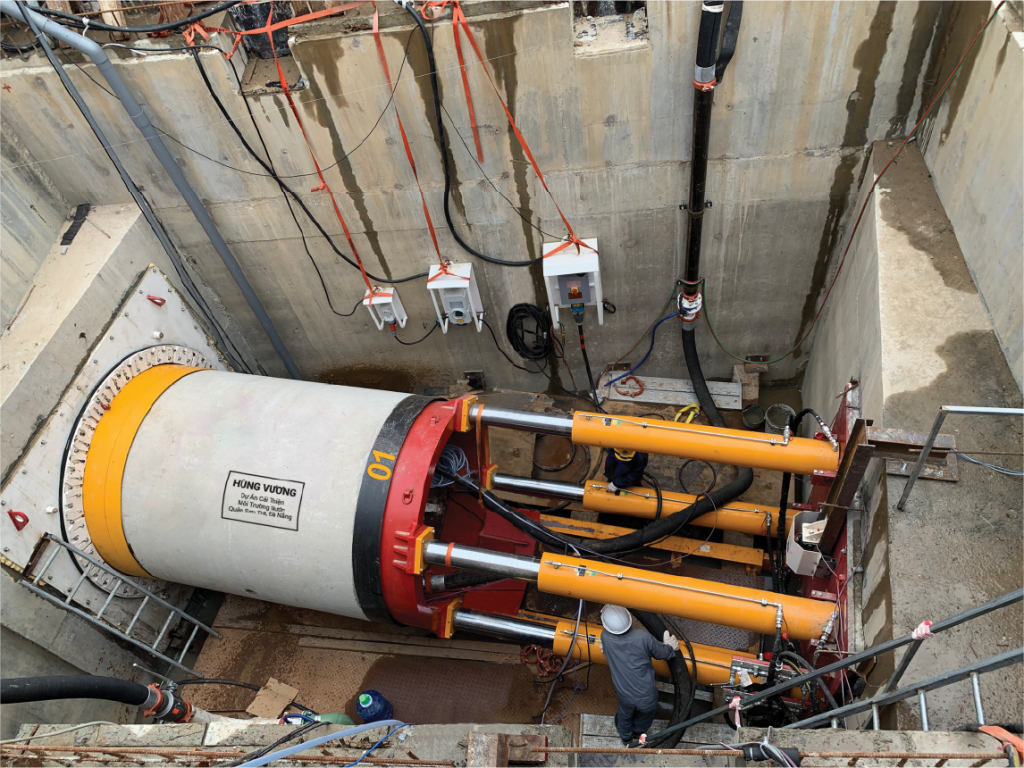

2. Lắp đặt tường chịu lực (tường kích), các bộ phận khung kích, hệ thống ray đỡ và kích thủy lực, điều chỉnh kích thủy lực cho đúng với tim tuyến và độ dốc tuyến như thiết kế;
3. Lắp đặt hệ thống dẫn hướng để xác định các điểm được chỉ định theo thiết kế, trong suốt quá trình thi công cần liên tục kiểm tra sự chính xác của tim tuyến đào thực tế và tất cả các sai lệch cần được điều chỉnh ngay lập tức;
4. Lắp đặt thiết bị đào: thiết bị đào được hạ xuống giếng kích, lắp vào vị trí quy định trên hệ thống ray đỡ và điều chỉnh cho phù hợp với các yêu cầu thiết kế;
5. Liên kết vòng đệm kích với thiết bị đào; Đẩy thiết bị đào qua cửa hầm đã chuẩn bị trước tại giếng kích, bắt đầu quá trình đào, vận chuyển đất đào về phía giếng kích để đưa lên mặt đất;
6. Co các đầu kích lại, tạo ra một khoảng trống để lắp đặt các đốt ống cống;

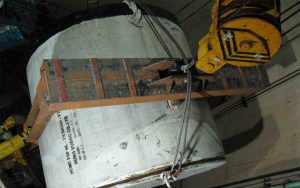

7. Lắp đặt đốt ống cống vào rãnh kích đẩy;
8. Liên kết bản kích đẩy với đốt ống cống và đốt ống cống với thiết bị đào (đốt ống cống được lắp đặt trực tiếp sau thiết bị đào);
9. Đẩy đốt ống cống về phía trước, đào, vận chuyển đất ra giếng kích và đưa lên mặt đất;
10. Thực hiện tương tự với các đốt cống tiếp theo cho đến khi đạt được độ dài đường ống như thiết kế. Trong quá trình thi công, vữa bôi trơn sẽ được bơm vào để giảm ma sát giữa bề mặt ngoài của ống với lỗ đào và bùn sẽ được hút ra ngoài qua hệ thống bơm hút bùn;
11. Tại giếng nhận thu hồi lại thiết bị đào, tại giếng kích thu hồi lại thiết bị kích, rãnh kích, các trạm kích trung gian…;
12. Dọn dẹp mặt bằng thi công.
II. Những điều cần lưu ý trong quá trình thi công công trình sử dụng công nghệ khoan kích ống ngầm:
Những điều cần lưu ý trong quá trình thi công công trình sử dụng công nghệ khoan kích ống ngầm
- Khảo sát địa kỹ thuật phải được tiến hành chi tiết, đầy đủ để đánh giá tình trạng đất nền, các chướng ngại vật ngầm và mực nước ngầm, đặc biệt là trong điều kiện đất nền không ổn định.
- Việc lựa chọn kích thước và thiết kế giếng kích, giếng nhận và mặt bằng xây dựng phải được xem xét cẩn thận để đảm bảo tính an toàn và kín nước cho khu vực tác nghiệp.
- Việc lựa chọn phương pháp đào và các giải pháp chống đỡ nền để ổn định gương đào cũng rất quan trọng và cần được xem xét kỹ lưỡng để tránh các sự cố tai nạn xảy ra.
- Việc sử dụng ống và các loại vật liệu không đáp ứng được tiêu chuẩn kỹ thuật có thể gây ra tổn hại cho ống đã xây xong, do vượt tải khi kích đẩy, gây áp lực nền lớn, hư hỏng kích hay thấm nước vào đường ống.
- Thiếu kiểm soát chặt chẽ trong quá trình thi công khoan kích ống ngầm, đặc biệt là hướng tuyến hay cao độ tuyến có thể gây ra phá hoại liên kết mối nối do biến dạng quá lớn.
III. Ưu nhược điểm của thi công công trình sử dụng công nghệ khoan kích ống ngầm:
Ưu nhược điểm của thi công công trình sử dụng công nghệ khoan kích ống ngầm
Công nghệ khoan kích ống ngầm có nhiều ưu điểm vượt trội nhưng cũng đem lại rất nhiều khó khăn khi ứng dụng. Việc áp dụng công nghệ này đòi hỏi sự nghiên cứu và tìm hiểu kỹ lưỡng từ khâu khảo sát địa kỹ thuật cho đến đội ngũ chuyên gia kỹ thuật, nhân công vận hành. Khả năng tiếp cận về công nghệ và trang thiết bị còn nhiều hạn chế.
Đội ngũ chuyên gia kỹ thuật, nhân công vận hành
Thiết bị khoan kích ống ngầm chưa được sản xuất tại Việt Nam dẫn đến chi phí đầu tư ban đầu và chi phí bảo dưỡng thiết bị rất cao, đồng thời, Việt Nam chưa có tiêu chuẩn, quy trình cho thiết kế, thi công, nghiệm thu các hạng mục khoan kích ống ngầm dẫn đến khó khăn khi thực hiện.
Đầu tư xây dựng
Bộ Xây dựng đã giao cho Viện Kinh tế xây dựng phối hợp cùng các cơ quan chức năng và các đối tác liên quan từ Nhật Bản chủ trì nghiên cứu định mức dự toán lắp đặt đường ống ngầm bằng công nghệ khoan kích ống ngầm áp dụng tại các đô thị Việt Nam, nhằm xây dựng một hệ thống định mức làm cơ sở xác định chi phí xây dựng công trình cho phù hợp với các quy định về quản lý chi phí đầu tư xây dựng công trình của Nhà nước.
Bộ Xây dựng đã giao cho Viện Kinh tế xây dựng phối hợp cùng các cơ quan chức năng và các đối tác liên quan từ Nhật Bản chủ trì nghiên cứu
IV. Hiện nay có mấy loại cống được sử dụng cho công trình khoan kích ngầm:
Hiện nay tại thị trường Việt Nam cống kích ngầm được sản xuất bằng 2 công nghệ chính sau:
- Cống kích ngầm sản xuất bằng công nghệ Ly tâm;
- Cống kích ngầm sản xuất bằng công nghệ Rung tầng (Hay còn gọi là cống kích ngầm lồng thép).
Cống kích ngầm có đường kính từ 300mm đến 3.600mm với chiều dài thay đổi từ 1m đến 4m.

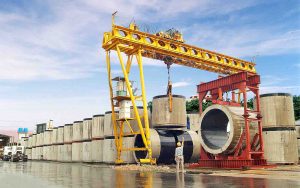

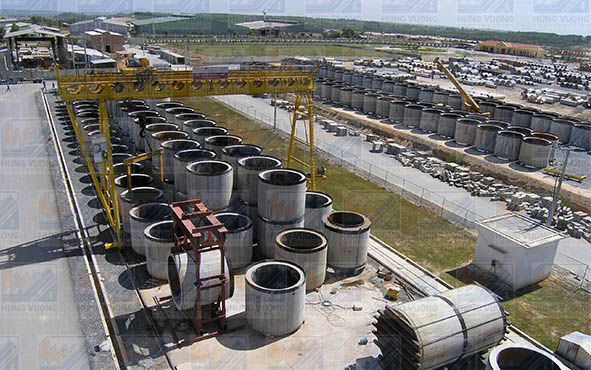

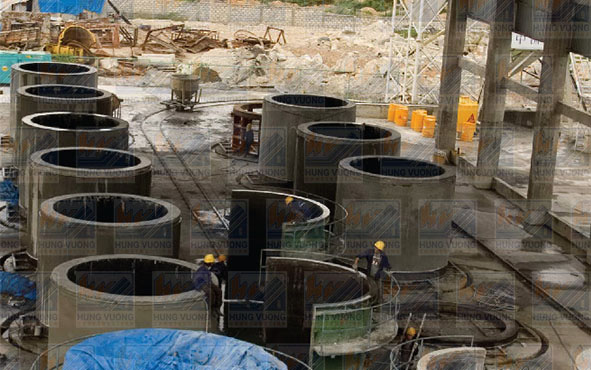

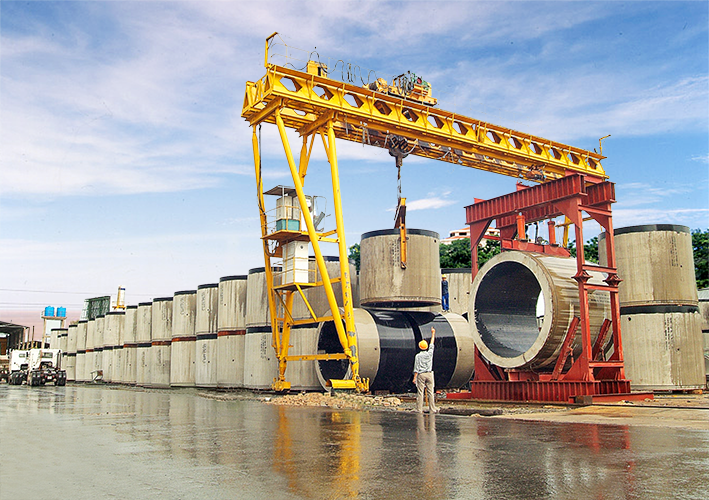

Cống kích ngầm sản xuất tại nhà máy Bê tông đúc sẵn Hùng Vương, Vĩnh Cửu, Đồng Nai do Công ty Hùng Vương Construction quản lý
V. Quy trình sản xuất cống kích cho công trình sử dụng công nghệ khoan kích ống ngầm:
1. Thiết bị dùng cho sản xuất cống kích ngầm:
- 1 dàn máy sản xuất cống jacking pipe do Ý sản xuất.

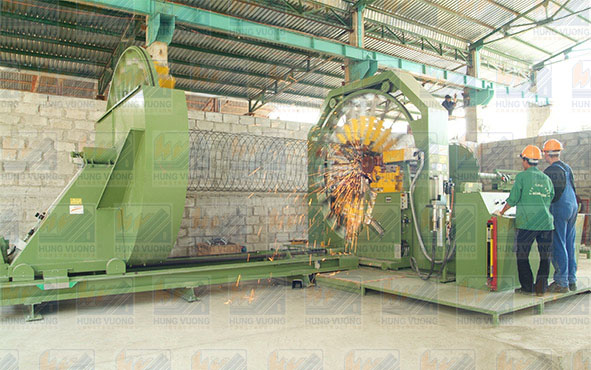

- 1 máy hàn lồng thép MBK do Đức sản xuất.
- 1 trạm trộn bê tông 40 m3/giơ do Nhật sản xuất.
- 1 hệ thống cẩu trục phục vụ sản xuất.
2. Quy trình sản xuất gồm các bước cơ bản sau:
- Vệ sinh thiết bị
- Tạo lớp chống dính
- Lắp ráp lồng thép
- Lắp lớp lót PE: Có hoặc không có tùy theo thiết kế.
- Lắp đặt vỏ khuôn
- Hòan thiện trước khi đổ bê tông
- Chuẩn bị trước khi đổ bê tông
- Cấp bê tông
- Tháo khuôn và tưới nước bảo dưỡng.
- Tưới nước bảo dưỡng sau đó thì bắt đầu nhấc cống ra khỏi đế khuôn và đưa ra ngòai bãi.
- Tại bãi vẩn tiếp tục tưới nước bảo dưỡng, chở ra công trường.
VI. Cách kiểm tra chất lượng cống kích ngầm:

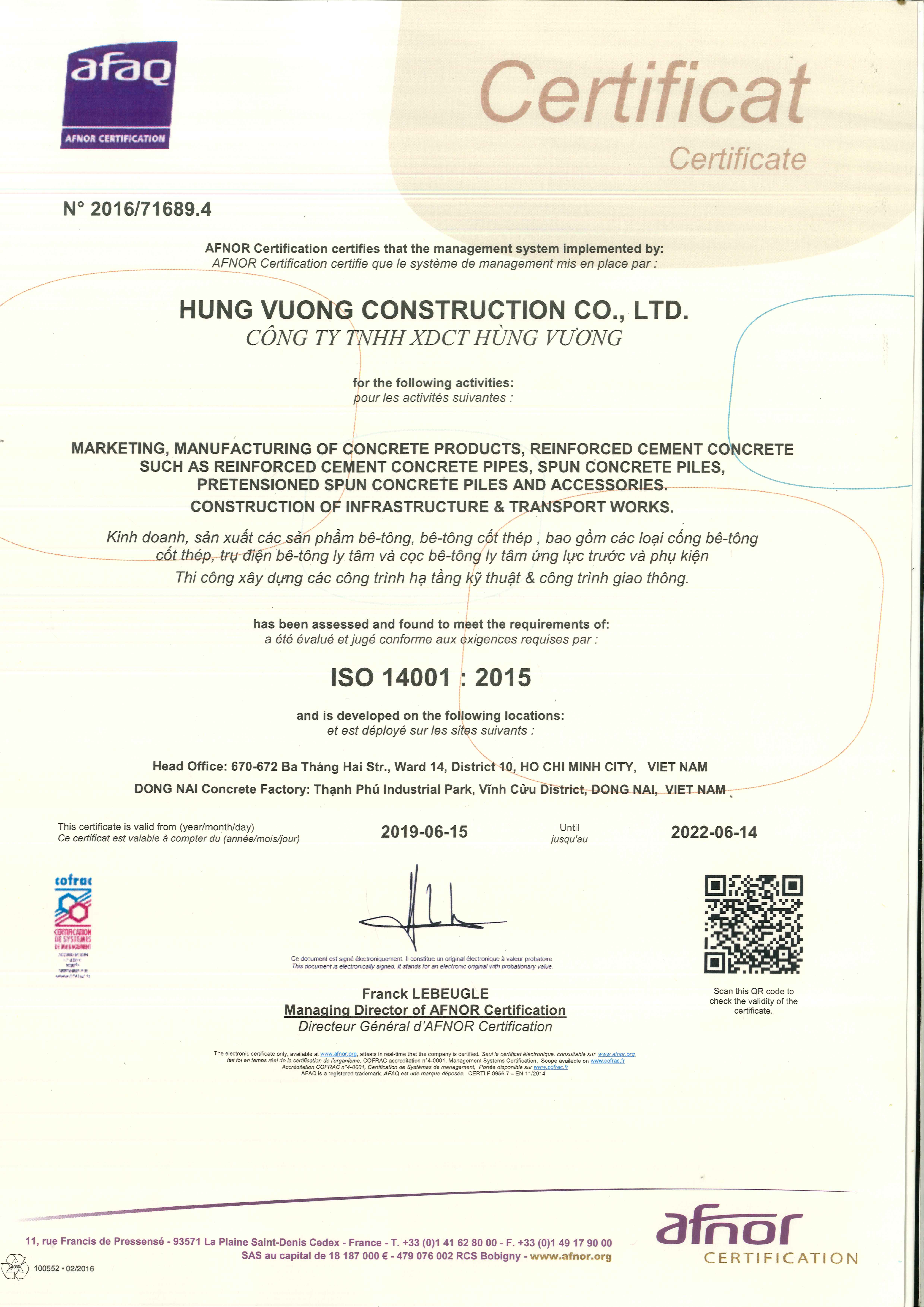

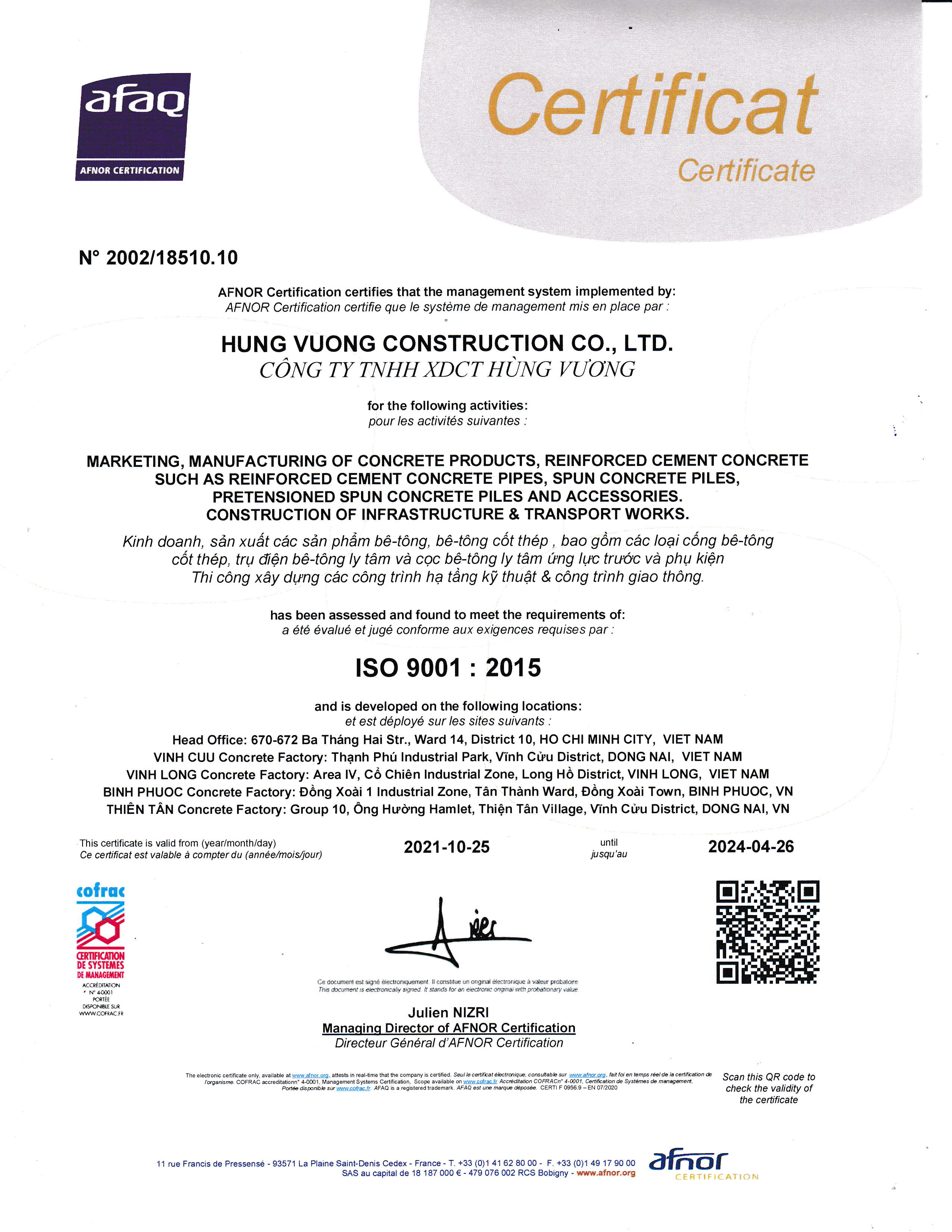

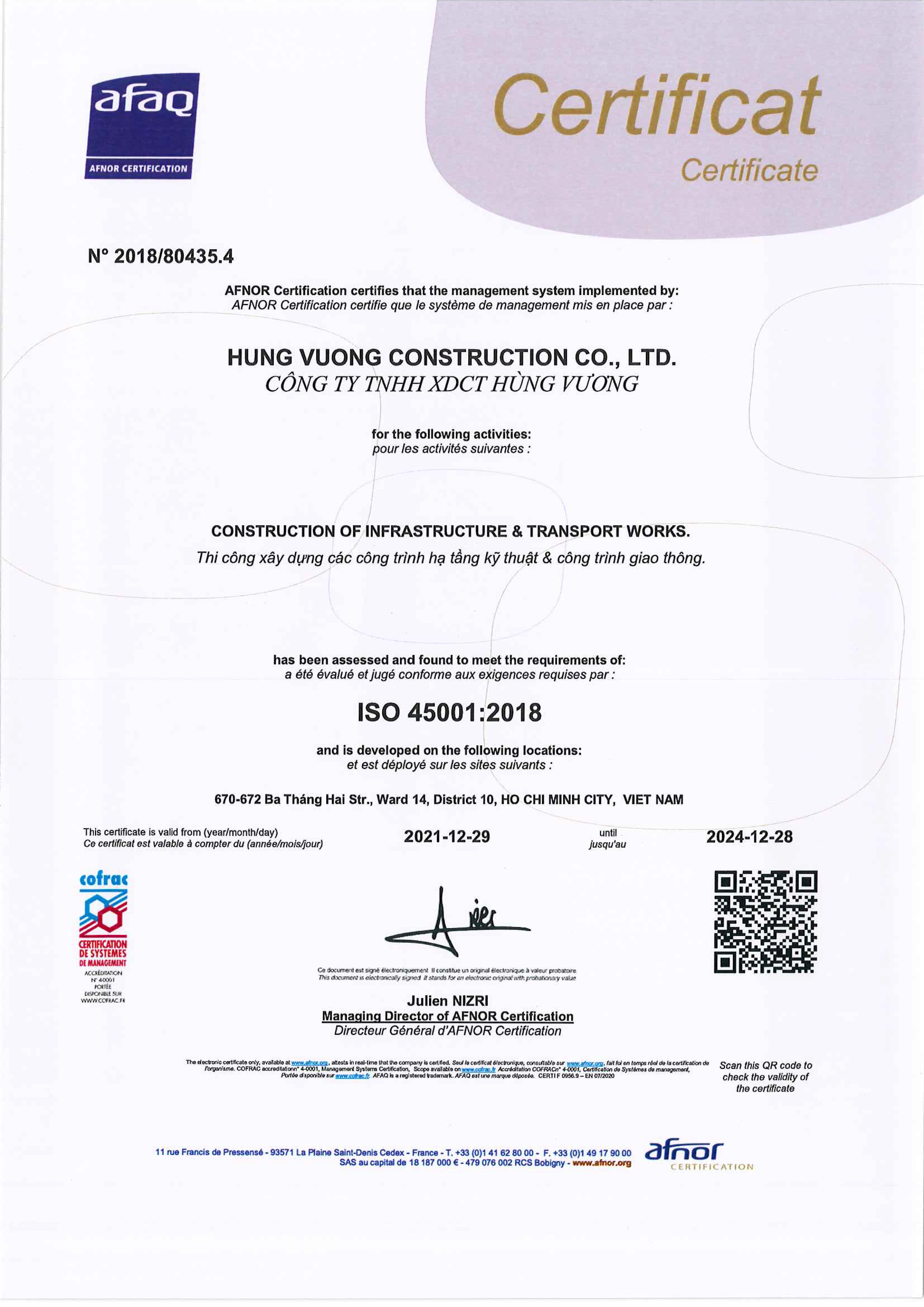

1. Sử dụng hệ thống quản lý chất lượng ISO do tổ chức AFAQ AFNOR INTERNATIONAL của Cộng Hoà Pháp Cấp
2. Kiểm tra chặt chẽ vật tư đưa vào trước khi sản xuất

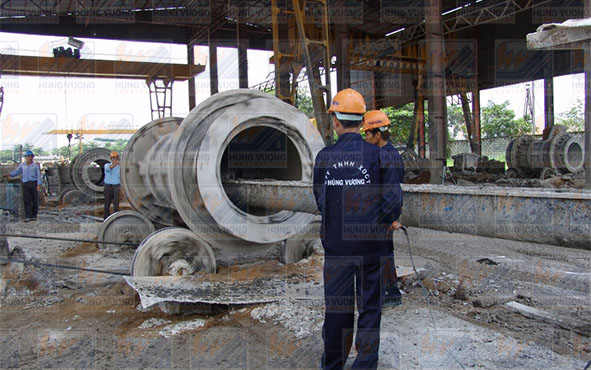

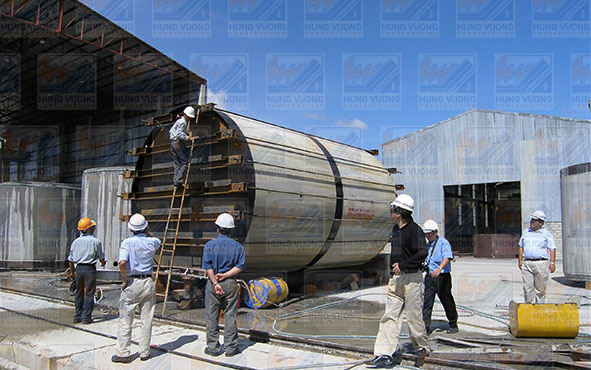

Kiểm tra chặt chẽ vật tư đưa vào trước khi sản xuất tại nhà máy Bê tông đúc sẵn Hùng Vương

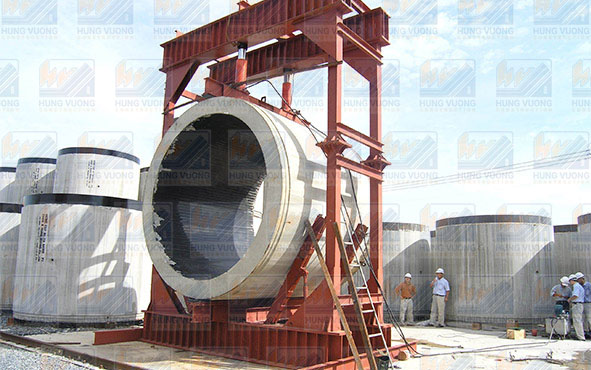

3. Kiểm tra khả năng chịu tải của cống:

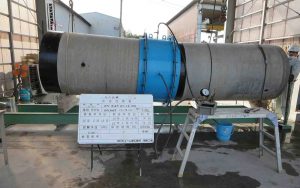

Kiểm tra khả năng chịu tải của cống kích ngầm tại nhà máy Bê tông đúc sẵn Hùng Vương
4. Kiểm tra độ thấm nước của cống:
VII. Các đơn vị Thi Công công trình sử dụng công nghệ khoan kích ống ngầm:
1.Công ty TNHH một thành viên Thoát nước Đô thị TP. Hồ Chí Minh
Công ty TNHH một thành viên Thoát nước Đô thị TP. Hồ Chí Minh
2. Tập đoàn Moriokagumi
Tập đoàn Moriokagumi
3. Công ty Cổ phần TVĐT & TKXD Minh Phương
Công ty Cổ phần TVĐT & TKXD Minh Phương
4. Công Ty Cổ Phần HDD Engineering
Công Ty Cổ Phần HDD Engineering
5. Công ty Cổ phần thiết bị Lạc Hồng
Công ty Cổ phần thiết bị Lạc Hồng
VIII. Đơn vị Sản Xuất cống kích ngầm cho công trình sử dụng công nghệ khoan kích ống ngầm:
-
Công ty TNHH Xây Dựng Công Trình Hùng Vương: (Hùng Vương Construction)
Công ty là đơn vị đầu tiên tại Việt Nam sản xuất cống kích ngầm cho các dự án thi công bằng phương pháp kích ngầm (jacking pipe) từ năm 2003. Công ty đã sản xuất và cung cấp được hơn 50.000md cống kích ngầm các loại có đường kính từ 300mm đến 3.000mm cho các dự án trong và ngoài nước Việt Nam.
Công ty TNHH Xây Dựng Công Trình Hùng Vương: (Hùng Vương Construction)
Một số dự án tiêu biểu trong và ngoài nước Việt Nam đã sử dụng cống kích ngầm từ công ty Hùng Vương Construction như:
- Dự án Cải tạo Vệ sinh Môi trường TP.HCM – Lưu vực kênh Nhiêu Lộc Thị Nghè, Dự án Cải tạo Môi Trường Nước TP.HCM;
- Dự án tăng cường đường ống dẫn nước Thành Phố Kigali – Rwanda
- Dự án Cải thiện Môi trường Thành phố Huế;
- Dự án Tuyến cống thu gom nước thải đường Nguyễn Tất Thành;
- Dự án Cải thiện Môi trường Thành phố Đà Nẵng;
2. Công ty Cổ phần Cung ứng Vật tư thiết bị giao thông Miền Bắc (TRANSMATCO)
Công ty Cổ phần Cung ứng Vật tư thiết bị giao thông Miền Bắc (TRANSMATCO)
3. Công Ty Môi Trường Phương Trang
Công Ty Môi Trường Phương Trang
4. Công ty KPT Group
Công ty KPT Group
5. Công Ty Tnhh Một Thành Viên Chiếu Sáng Và Thiết Bị Đô Thị
Công Ty Tnhh Một Thành Viên Chiếu Sáng Và Thiết Bị Đô Thị
Nếu bạn đang tìm kiếm một giải pháp hiệu quả và tiết kiệm cho hệ thống thoát nước của mình, cống kích ngầm là lựa chọn hoàn hảo. Liên hệ ngay với chúng tôi để được tư vấn và thực hiện dự án của bạn với chi phí và thời gian xây dựng thấp nhất.
Văn phòng chính: 670 – 672 Ba Tháng Hai, Phường 14, Quận 10, Tp.HCM.
Tel 1: 028 3863 6914 (Tổng đài)
Tel 2: 028 3957 4219 (Đặt hàng)
Facebook: facebook.com/hungvuongconstruction
Website: hungvuongco.com.vn
Ngoài ra,
Click vào đây để xem brochure cống kích ngầm
Click vào đây để tham khảo bảng báo giá các sản phẩm cống thoát nước khác
Độc giả có thể xem khái quát quy trình thi công tại link sau: https://www.youtube.com/watch?v=WyimKWVoRME
Nguồn: – Tạp chí Cầu đường Việt Nam số 5-2008
– Tài liệu hội thảo “Xây dựng Quy chuẩn về công nghệ khoan kích ống ngầm” ngày 12/12/2013
– Tài liệu hội thảo “Phát triển công nghệ khoan kích ống ngầm” ngày 18/3/2014
